Parametry produktu niskoobrotowego silnika pneumatycznego o wysokim momencie obrotowym AMP4-RV:
Zakres przełożenia redukcji: 7,5-80, moc: 0,24KW, moc: 0,33KM, moment obrotowy: 17,5-184,7Nm, prędkość swobodna: 93-8,5RPM, zużycie powietrza: 0,31m3/min, waga: 6,5-8,0KG (różna redukcja przełożenia, różne ciężary), opcjonalne sposoby montażu: pionowa, pozioma, opcjonalnie ręczny zawór sterujący, hamulec, sterownik.
Funkcje standardowe:
Wykorzystując sprężone powietrze jako źródło zasilania w celu zapewnienia bezpieczeństwa i przeciwwybuchowości, produkt posiada certyfikat przeciwwybuchowości i spełnia krajowe normy bezpieczeństwa. Spiralny reduktor biegów wykorzystuje zawór sterujący do przełączania uruchamiania, regulacji i zatrzymywania oraz może natychmiast zmienić kierunek. Silnik ma ogólnie zamkniętą konstrukcję i może być używany w zapylonym, wilgotnym i trudnym środowisku. Jest szeroko stosowany w przemyśle chemicznym, półprzewodnikach, kryształach, petrochemii, technologii biochemicznej, fabrykach farb, maszynach zautomatyzowanych i innych gałęziach przemysłu.
Środowisko pracy:
Płyn: Sprężone powietrze
Przy użyciu ciśnienia: 5 kg/cm 2 (70 psi)
Maksymalne ciśnienie robocze: 6 kg/cm 2 (85 psi)
Temperatura otoczenia: -10°C ~ 70°C (można używać tylko w stanie niezamarzającym)
Olej smarowy: IS0VG32 lub podobny. (Konieczne jest dodanie oleju w formie mgły olejowej, 2~3 krople na minutę).
Ciągłe użytkowanie: Tak (nie można pracować w sposób ciągły bez obciążenia).
Zalecana prędkość: (0,3~1) x maksymalna prędkość wyjściowa.
Szczegółowe parametry

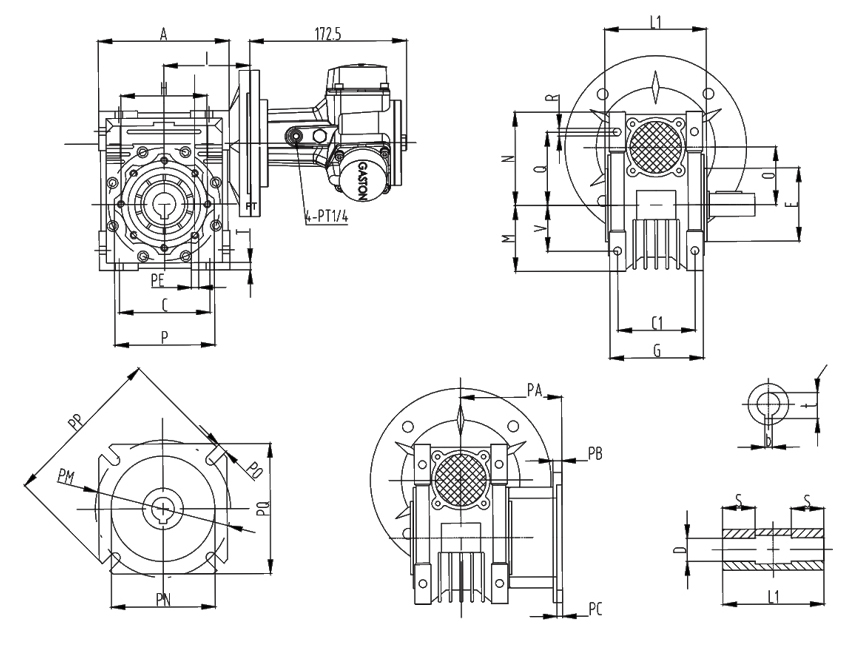

Rysunek wymiarowy insTalacji
TaBela wymiarów montażowych
Reduktor Model | PO POŁUDNIU | PQ | PN | PO | PP | |
RV50 | 85 3,3" | 110 4,3" | 70 2,8" | 11 0.43 " | 125 4,9" | |
RV63 | 150 5,9" | 142 5,6" | 115 4,5" | 11 0,43" | 180 7,1" | |
RV75 | 165 6,5" | 170 6,7" | 130 5,1" | 14 0,55" | 200 7,9" |
Model produktu | A | B | C | C1 | D (h7) | mi | G | H | I | M | N | O | P | Q | R | S | T | V | ROCZNIE | PB | komputer | PE | PO POŁUDNIU | PN (H8) | PO | PP | PQ | b | t | |
AMP4-RV50-G7.5 | 120 4,72" | 144 5,67" | 80 3,15" | 70 2,76" | 25 0,98" | 70 2,76" | 85 3,35" | 85 3,35" | 80 3,15" | 92 3,62" | 60 2,36" | 84 3,31" | 50 1,97" | 100 3,94" | 64 2,52" | 65 0,26" | 30 1,18" | 7 0,38" | 40 1,57" | 90 3,54" | 9 0,35" | 5 0,2" | M8X10(n=4) | 85 3,35" | 70 2,76" | 11(n=4) 0,43" | 125 1,92" | 110 4,33" | 8 0,31" | 283 1,11" |
AMP4-RV50-G10 | ||||||||||||||||||||||||||||||
AMP4-RV50-G15 | ||||||||||||||||||||||||||||||
AMP4-RV50-G20 | ||||||||||||||||||||||||||||||
AMP4-RV63-G25 | 144 5,67" | 174 6,85" | 100 3,94" | 85 3,35" | 25 0,98" | 80 3,15" | 103 4,06" | 95 3,74" | 95 3,74" | 112 4,41" | 72 2,83" | 102 4,02" | 63 2,48" | 110 4,33" | 80 3,15" | 85 0,33" | 36 1,42" | 8 0,31" | 50 1,97" | 82 3,23" | 10 0.39 | 6 0,24" | M8X10(n=4) | 150 5,91" | 115 4,53" | 11(n=4) 0,43" | 180 7,09" | 142 5,59" | 8 0,31" | 283 1,11" |
AMP4-RV63-G30 | ||||||||||||||||||||||||||||||
AMP4-RV63-G40 | ||||||||||||||||||||||||||||||
AMP4-RV75-G50 | 172 6,8" | 205 8,1" | 120 4,7" | 90 3,5" | 28 1,1" | 95 3,7" | 112 4,4" | 115 4,5" | 112.5 4,4" | 120 4,7" | 86 3,4" | 119 4,7" | 75 3" | 140 5,5" | 93 3,7" | 11 0,43" | 40 1,6" | 10 0,39" | 60 2,4" | 111 4,4" | 13 0,5" | 6 0,23" | M8X10(n=4) | 165 6,5" | 130 5,1" | 14(n=4) 0,55" | 200 7,9" | 170 6,7" | 8 0,31" | 313 12" |
AMP4-RV75-G60 | ||||||||||||||||||||||||||||||
AMP4-RV75-G80 |
Karta danych technicznych
Model produktu | Moc | Prędkość znamionowa | Moment obrotowy | Moment obrotowy zatrzymania | Zużycie powietrza | Waga | ||||
(KM) | (kw) | (obr/min) | (Nm) | (lft. bt) | (Nm) | (lft. bt) | (m³/min) | (CFM) | (KG) | |
AMP4-RV50-G7.5 | 0.33 | 0.24 | 93 | 17.5 | 12.9 | 27.5 | 20.3 | 0.31 | 11 | 6.5 |
AMP4-RV50-G10 | 68 | 23.5 | 17.3 | 36.8 | 27.2 | |||||
AMP4-RV50-G15 | 45 | 34.6 | 25.5 | 54.6 | 40.3 | |||||
AMP4-RV50-G20 | 35 | 46.5 | 34.3 | 73.5 | 54.2 | |||||
AMP4-RV63-G25 | 27 | 57.8 | 42.7 | 91.6 | 67.6 |
| ||||
AMP4-RV63-G30 | 22.5 | 70.2 | 51.8 | 110.8 | 81.8 | |||||
AMP4-RV63-G40 | 17 | 92.5 | 68.3 | 146.2 | 107.9 | |||||
AMP4-RV75-G50 | 13.5 | 115.6 | 85.3 | 183.5 | 135.4 | 8.0 | ||||
AMP4-RV75-G60 | 11 | 138.4 | 102.1 | 219.4 | 161.9 | |||||
AMP4-RV75-G80 | 8.5 | 184.7 | 136.3 | 292.7 | 216 |
