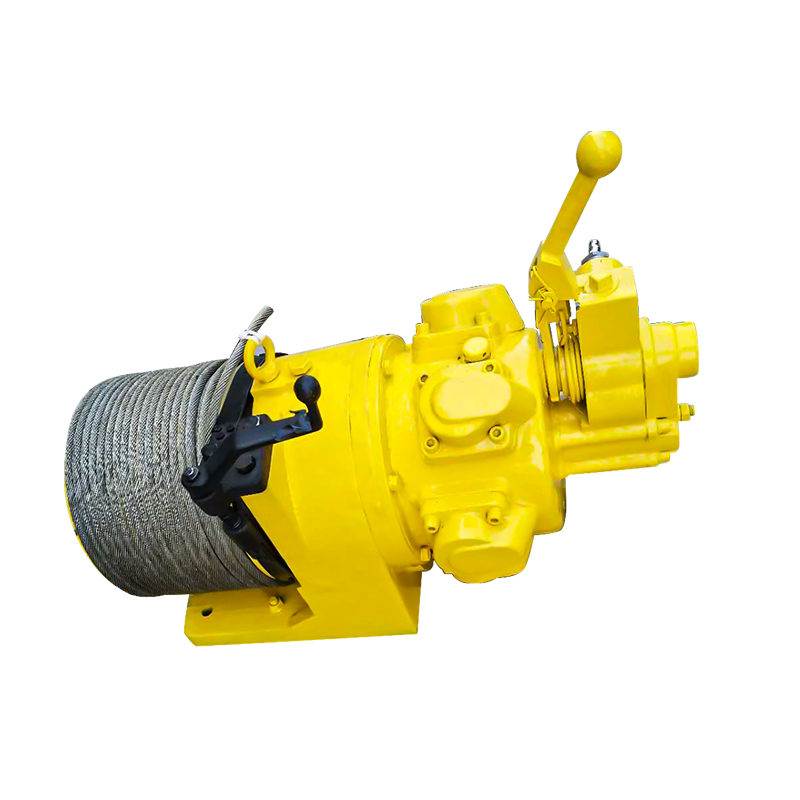

Jednobębnowa wciągarka górnicza QJH Gaston to solidne i niezawodne urządzenie przeznaczone do stosowania w przemyśle wydobywczym. Posiada konfigurację bębna z pojedynczą lufą, co upraszcza konstrukcję i zmniejsza całkowitą masę wciągarki. Wciągarka ta została zaprojektowana tak, aby zapewnić wysoką wydajność i wydajność, a mocny układ napędowy zapewnia płynną i stałą pracę. Bezpieczeństwo jest priorytetem, a funkcje obejmują zabezpieczenie przed przeciążeniem i mechanizmy zatrzymania awaryjnego. Wciągarkę zaprojektowano także z myślą o łatwej konserwacji, a dostępne podzespoły minimalizują przestoje. Jego trwałość i niezawodność sprawiają, że jest to zaufany wybór do przenoszenia ciężkich ładunków w trudnych warunkach górniczych.
Szczegółowe parametry
QJH5 | QJH5D | QJH20 | QJH30 | QJH50 | QJH80 | QJH100 | QJH150 | QJH250 | ||
Ciśnienie sprężonego powietrza (Mpa) | 0,6-0,7 | 0,6-0,7 | 0,7-0,8 | 0,7-0,8 | 0,7-0,8 | 0,7-0,8 | 0,7-0,8 | 0,7-0,9 | 0,7-1 | |
Docisk pierwszej warstwy (KN) | 5 | 5 | 20 | 30 | 50 | 80 | 130 | 150 | 250 | |
Prędkość znamionowa (m/min) | 48 | 48 | 24 | 24 | 12 | 5 | 6 | 3.5 | 3 | |
Silnik powietrzny | Moc znamionowa (KW) | 4 | 4 | 12 | 15 | 17 | 30 | 30 | 30 | 30 |
Liczba cylindrów | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | |
wałek | Średnica (mm) | Φ175 | Φ175 | Φ230 | F222 | Φ225 | Φ300 | F506 | F522 | Φ720 |
Szerokość (mm) | 120 | 198 | 335 | 335 | 335 | 620 | 810 | 860 | 860 | |
Średnica obręczy (mm) | Φ290 | Φ290 | F465 | F465 | F465 | Φ660 | Φ765 | Φ820 | Φ1150 | |
Pojemność liny (m) | 120 | 120 | 150 | 150 | 150 | 200 | 350 | 200 | 200 | |
Zużycie gazu (L/s) | 125 | 125 | 100 | 220 | 245 | 400 | 400 | 400 | 400 | |
Średnica liny stalowej (mm) | 8 | 8 | 14 | 16 | 16 | 24 | 24 | 28 | 38 | |
Wymiary | Długość (mm) | 725 | 857 | 1190 | 1210 | 1310 | 1760 | 2280 | 2650 | 2700 |
Szerokość (mm) | 342 | 342 | 750 | 770 | 770 | 1009 | 1300 | 1400 | 1500 | |
Wysokość (mm) | 530 | 440 | 790 | 816 | 1016 | 989 | 1250 | 1260 | 1400 | |
Rozmiar rury wlotowej | 1 | 1 | 1 | 11/2 | 11/2 | 13/4 | 13/4 | 13/4 | 13/4 | |
Masa całkowita (bez liny stalowej) (kg) | 120 | 130 | 380 | 418 | 420 | 1380 | 1860 | 3900 | 4100 |
