Wciągnik pneumatyczny HQ 50 ton

Górniczy wciągnik pneumatyczny o udźwigu 50 ton, ciśnienie robocze: 0,63 MPa, liczba łańcuchów: 4, moc wyjściowa silnika: 6,3 kW, standardowa wysokość podnoszenia wynosi 3 metry, a skok podnoszenia można dostosować do przedłużenia. Prędkość podnoszenia pełnego ładunku: 0,7 M/MIN, rozmiar łańcucha: 22*66 MM. Wciągnik pneumatyczny Gaston posiada 6 patentów, z których każdy jest zaletą naszej konstrukcji wciągnika pneumatycznego; sprzęgło przeciążeniowe, wciągnik automatycznie się ślizga i przestaje podnosić po osiągnięciu ciężaru znamionowego; powierzchnia głównych elementów silnika pneumatycznego jest poddawana obróbce antykorozyjnej, która nie jest łatwa do spowodowania rdzy na głównych elementach silnika pneumatycznego i spowodowania utknięcia silnika i braku obracania się; skorupa jest odlana z materiału o wysokiej wytrzymałości i dużej nośności; zawór sterujący powietrzem ma kanał o dużej średnicy, a wystarczająco duża objętość wentylacji zapewnia wydajność podnoszenia wciągnika pneumatycznego; zespół hamulca ma wewnętrzną konstrukcję przeciwpoślizgową z wielowypustami, aby zapewnić, że pneumatyczny klocek hamulca wciągnika nie spowoduje automatycznego zsunięcia się łańcucha wciągnika w wyniku poślizgu; górne i dolne haczyki wykonane są w technologii kucia, a haczyki są hartowane i poddawane obróbce cieplnej w celu zwiększenia wytrzymałości haczyków, dzięki czemu nie są łatwe w noszeniu i trwałe; część zwalniająca ma zamkniętą konstrukcję, a wnętrze może być wolne od oleju przez długi czas, a konstrukcja wewnętrznego kanału urządzenia karty może zmniejszyć ciepło wytwarzane przez tarcie reduktora. Większą zaletą jest to, że zmniejsza hałas generowany przez wydech silnika pneumatycznego.

Uzyskaj wycenę

Szczegółowe parametry

Ciśnienie powietrza (PSI)	Ciśnienie powietrza (MPa)	MaksyMalna moc (KM)	Wolna prędkość (obr/mW)	Prędkość przy maksymalnej mocy (obr/mW)	Moment obrotowy przy maksymalnej mocy (NM)	Zużycie gazu przy maksymalnej mocy (m³/min)	Moment zatrzymania i moment rozruchu (NM)
40	0.28	45%	80%	30%	37,50%	45%	45%
50	0.35	56%	84%	44%	52,40%	56%	56%
60	0.4	67%	88%	58%	65,90%	67%	67%
70	0.48	78%	92%	72%	78,30%	78%	78%
80	0.55	89%	96%	86%	89,60%	89%	89%
90	0.63	100%	100%	100%	100%	100%	100%
100	0.7	110%	104%	114%	109,60%	110%	110%


Rysunek przedstawia typowy moment obrotowy i moc silnika pneumatycznego przy dwóch różnych ciśnieniach powietrza. Prędkość, moment obrotowy i moc silnika zmniejszają się wraz ze spadkiem ciśnienia powietrza.	Rysunek przedstawia krzywe momentu obrotowego i prędkości silnika pneumatycznego przy dwóch różnych ciśnieniach powietrza. Prędkość i moment obrotowy silnika zmniejszają się wraz ze spadkiem ciśnienia powietrza. Moment obrotowy znacznie maleje, podczas gdy prędkość silnika nieznacznie maleje wraz ze spadkiem ciśnienia.

Podnośnik pneumatyczny		Jednostka	HQ25-2	HQ30-2	HQ37-3	HQ50-4	HQ75-3	HQ100-4
	Ciśnienie powietrza	Mpa	0.6
	Obciążenie	Mnóstwo	25	30	37	50	75	100
	Liczba łańcuchów	źródło	2	2	3	4	3	4
	Moc wyjściowa silnika	KW	6.3	6.3	6.3	6.3	9	9
	Wysokość podnoszenia	M	Standardowa wysokość wynosi 3 metry
	Prędkość podnoszenia pełnego ładunku	Metr/minutę	1.2	1	0.7	0.7	0.55	0.4
	Prędkość podnoszenia bez obciążenia	Metr/minutę	2.4	2.3	1.7	1.2	1.3	1
	Prędkość opadania przy pełnym obciążeniu	Metr/minutę	2.6	2.8	2	1.5	1.2	1
	Zużycie gazu przy pełnym obciążeniu – zwiększone	m³/min	6.5	6.5	6.5	4	7.6	7.6
	Zużycie gazu przy pełnym obciążeniu – w dół	m³/min	5.5	5.5	5.5	5.5	6	6
	Rozmiar łańcuszka	mm	22*66	22*66	22*66	22*66	32*90	32*90
	Waga łańcucha	kg/m	12.2	12.2	12.2	12.2	21.3	21.3
	Standardowa waga (wysokość podnoszenia 3 m)	kg	510	520	860	935	1750	1800
	Długość rury powietrznej sterownika	m	Standardowa długość wynosi 3 metry
	Hałas przy pełnym obciążeniu – zwiększony	DB	78	78	78	78	78	78
	Hałas przy pełnym obciążeniu – w dół	DB	82	82	82	82	85	85
	Złącze tchawicy	in	G11/2	G11/2	G11/2	G11/2	G11/2	G11/2
	Rozmiar rury powietrznej (średnica wewnętrzna)	mm	35	35	35	35	35	35

Chodzący samochód	Moc silnika	kw	3	3	3	3
	Znamionowa prędkość ładowania	m/min	5	3	3	3
	Zużycie powietrza silnika	m/min	2.5	2.5	2.5	2.5
	Złącze tchawicy	in	G3/4	G3/4	G3/4	G3/4
	Rozmiar rury powietrznej (średnica wewnętrzna)	mm	19	19	19	19
	Waga (wózek)	kg	136	136*2	136*2	247*2

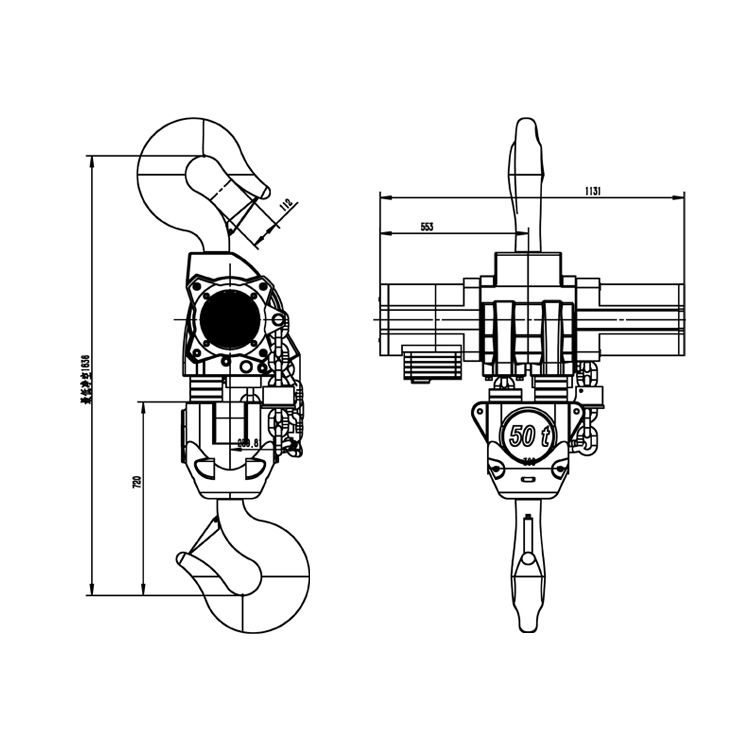

Model	Jednostka	HQ25-3	HQ30-2	HQ37-3	HQ50-4	HQ75-3	HQ100-4
A	mm	1370	1370	1610	1610	2535	2610
B	mm	900	900	955	955	1535	1535
C	mm	450	450	535	535	820	820
D	mm	445	445	445	445	600	600
mi	mm	270	270	270	270	405	365
F	mm	310	310	350	350	450	450
H1 Minimalny luz	mm	1260	1260	1485	1485	1935	1935
H2	mm	825	825	950	950	1250	1250
Φa	mm	126	126	120	120	315	355
Φb	mm	126	126	120	120	315	355
N	mm	113	113	122	122	250	280
